采用氣缸驅動壓盤與計量泵協同工作,實現高黏度膠水(如單組份硅膠)的穩定輸送,確保連續供膠流程。智能壓盤系統將膠水與空氣完全隔離,避免材料氧化或殘留,保障膠水品質穩定性。
5加侖單桶供膠裝置設備基本參數:
名稱:壓盤泵、空桶泵、清桶泵
型號:DEX-YP1.5CC-36H(根據所配螺桿泵型號命名)
使用電壓:AC 220V±5%、50±2Hz
本體尺寸:915mm×400×1100 (φ)mm(氣缸升高后高度約為1370mm,具體以收到的實物為準)
使用環境溫度:10℃~50℃

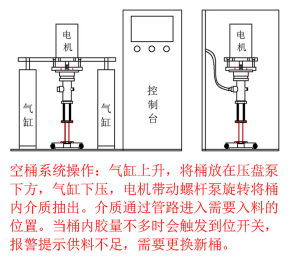

螺桿泵動作說明:電機帶動轉子螺桿在定子型腔內繞軸線作行星回轉,將螺桿與定子間形成的密閉腔內膠水沿轉子螺紋線連續地、均勻地而且容積恒定地排出。
螺桿式壓盤泵的優點:
1.直接和標準膠桶配合使用(5加侖),不需要往其他容器內轉移材料,可原料浪費率降至極低。
2.適合粘度高、流動性差、含固量高的介質,高黏度達到1000000CPS。
3.使介質均勻的定量輸出,可作為精密點膠設備的供料輸送裝置。
4.體積精巧,重量較輕,操作簡潔,可以方便的安裝和操作。
5.多種規格泵采用模塊化組裝方式,適用于各種不同流量區間。
1) 精度:±2%
2) 重復精度:±1%
3) 大輸出壓力:見參數表
4) 可輸送介質:①介質黏度:≤1000000cps
②介質壓力:≤0.6MPa
③介質溫度:≤80℃
配置:
1)電機:步進電機 / 伺服電機
2)轉子材質:304不銹鋼(硬化處理)
3)定子材質:常規為FKM(中文名稱:氟橡膠),可根據介質選用 NBR(中文名稱:丁氰橡膠) / EPDM(三元乙丙橡膠)等
4)泵體材質:304不銹鋼
5)密封圈材質:常規為FKM(中文名稱:氟橡膠)
6)桶規格:5加侖(直桶與錐度桶壓盤配置不同)
